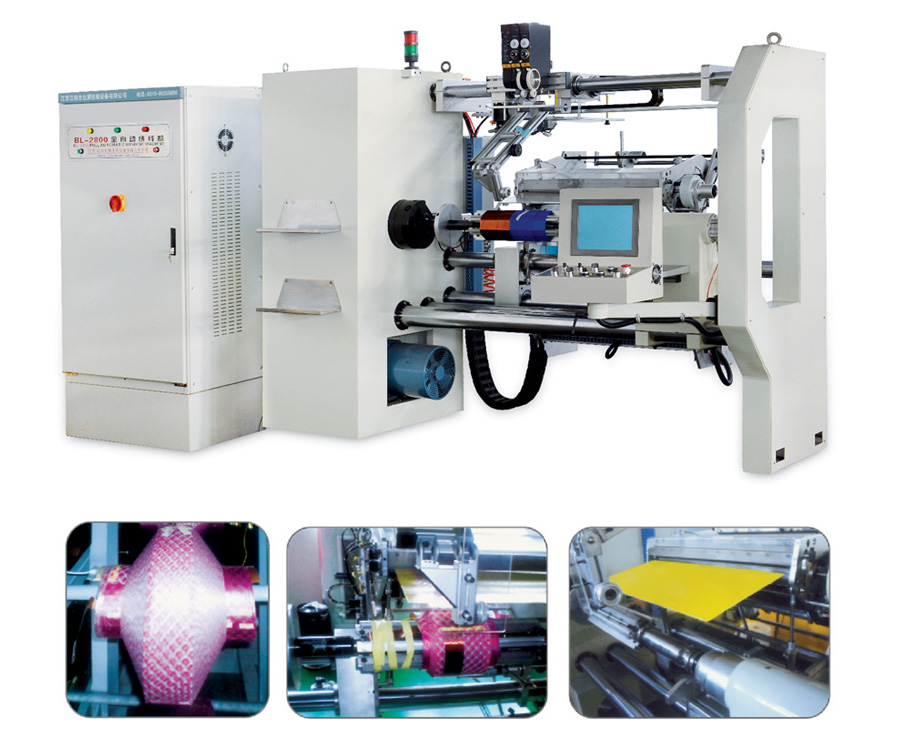

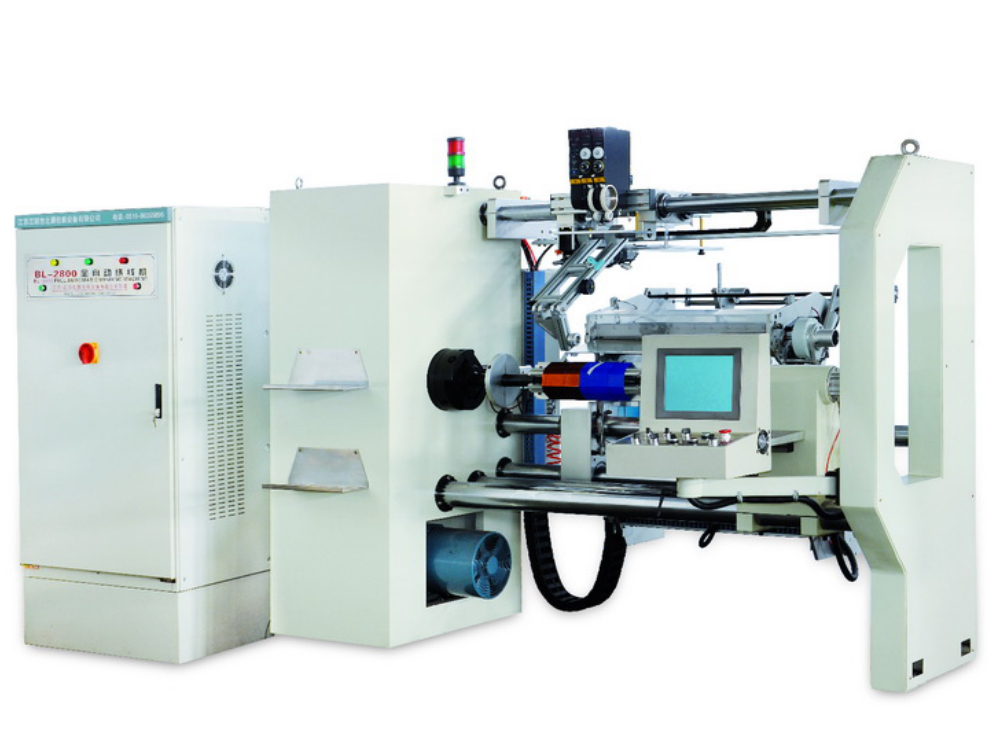

高压全自动高速绕线机
- 英文名称: high-voltage full automatic high-speed coile
- 机器型号: G-1000
- 功率消耗:
- 设备重量:
- 用途与参数:
适用于电磁线线规＜0.56mmGIS用电压互感器、JD（S）QXF系列互感器高压梯形状线圈高速绕制。
咨询电话：0510-86355896
售前咨询：(+86) 0510-86355896
售后服务：(+86) 0510-86351383
性能特点：
适用于电磁线线规＜0.56mmGIS用电压互感器、JD（S）QXF系列互感器高压梯形状线圈高速绕制。
绕线速度可达1000rpm，生产效率高。菜单式控制，菜单输入后，设备全过程自动控制张力、绕线位置、薄膜尺寸。根据线圈各层绝缘宽度、长度的不同要求，薄膜按程序要求自动分切及裁断。电脑自动排线，排线臂随线圈直径自动调整位置。进口电子张力器，根据不同线径要求设定张力，张力稳定、直观，减少断线，提高线圈的可靠性。包绕后产品在高压电压下稳定可靠，局部放电量小，受到业内厂家好评。操作简便，使用维护方便。
技术参数：
|
成品最大外径 |
Φ650mm |
|
内径 |
Φ100-300mm |
|
导线线径范围 |
Φ0.1-1.0mm |
|
每转的排线进给量 |
任意值 Arbitrary valllue |
|
绕线宽度 |
450mm |
|
绕线速度 |
0-1000rpm |
|
绕线方向 |
双方向，可编程 Bi-directional, programmable |
|
主轴距地面中心高 |
1000mm |
|
主轴转矩 |
1000Nm |
|
线圈最大重量 |
200kg |
|
线圈最大绕制层数 |
300层 300layers |
|
排线控制精度 |
±0.01mm |
|
计数器 |
0.0-999999.9 |
|
报警停车精度 |
1圈 1 circle |
|
绝缘材料厚度 |
20-90μm |
|
绝缘材料 |
|
|
绝缘宽度 |
50-650mm |
|
绝缘单件重量 |
100kg |
|
内径 |
Φ76mm |
|
外径 |
350mm |
|
噪音等级 |
≤65db |
|
压缩空气 |
0.4-0.6Mpa |
|
电源 |
3*380V, 50Hz |
